一、用途

牙嵌式电磁失电离合器（以下简称离合器）用于机械传动系统中，可在主动部分运转的情况下，使从动部分与主动分结合或分离，从而起到制动，换向、变速、位移等目的。

离合器在下列条件下能可靠地工作

1．1周围空气温度在-5℃～+40℃之间；

1．2周围介质中无爆炸危险、且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；

1．3离合器线圈电压波动不超过+5％和－15％的额定工作电压；

1．4离合器可在有润滑或无润滑的情况下工作；

1．5离合器安装地点的海拔不超过2000m

二、结构和动作原理

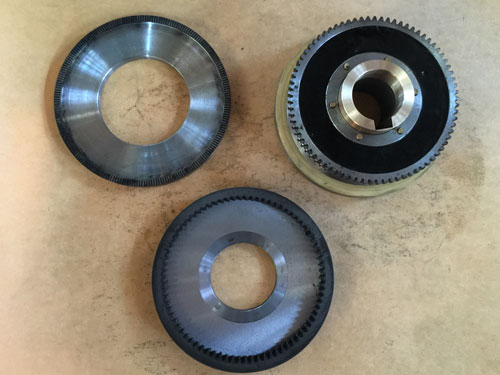

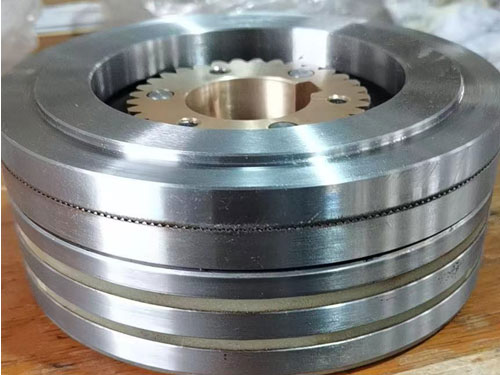

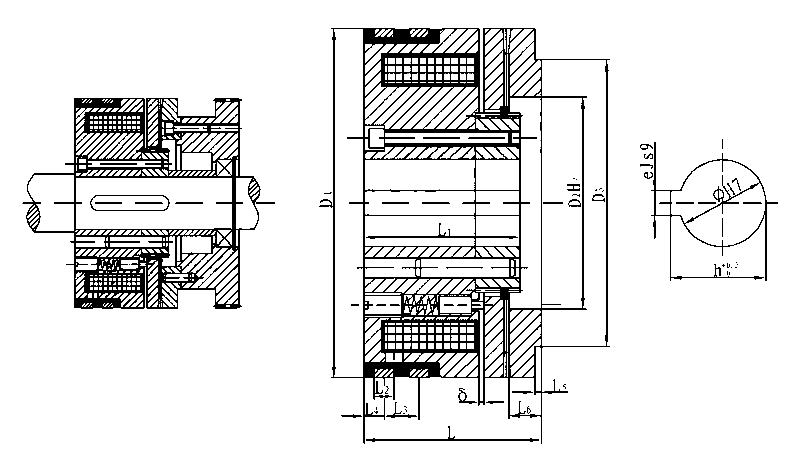

离合器主要由磁轭 ，衔铁、齿环和电刷组成，磁轭内装有线圈，线圈引出线分别与两个滑环相焊接，导电是由电刷压紧滑环来完成，磁 与线圈和磁  与滑环均由绝缘良好的环氧树脂浇注。磁轭体内磁极端面上，有多个均布的弹簧和顶子。齿轮套也与磁 体相联，带端面齿的齿环可与用户的传动部分相联接。

线圈通电后产生磁通，磁力线经过磁  及衔铁形成闭合回路，衔铁被吸到磁  一侧，端面齿脱开，离合器终止扭矩传递。线圈断电后，磁通逐渐消失，衔铁被弹簧顶子推到齿环一侧，两端面齿相互齿合传递扭矩。

主要性能参数
