DLM9（ERD系列）电磁离合器是一种用于机械传动系统中,借助电磁力操作,使旋转运动的驱动侧部分与从动侧部分相结合或分离,从而实现动力和运动传递的执行元件.

离合器的标准工作电压为直流24伏.在一般情况下,只需采用开关、按钮、接触器、行程开关等普通电器元件组成的简单电路，就能方便的对其实现自动、远程控制，从而满足机械传动系统的变速、换向、起动及定位等各种要求。

该系列离合器的摩擦片是由钢质材料制成，仅试用于有油润滑冷却的条件下工作。干摩擦将导致不能正常工作，甚至损坏摩擦片。

该系列离合器属于无滑环离合器，安装简单，维护方便，在使用中，摩擦片正常磨损不需调整，适合用于转速较高和位于不易维护的位置使用。

主要性能参数

规格 Size	额定动力矩 Rated Dynamic Torque N.m	额定静力矩 Rated Static Torque N.m	空效力矩 Drag Torque ( ≤ )N.m	接通时间 Engagement Time ( ≤ )S	断开时间 Disengagement Time ( ≤ )S	额定电压 Rated Voltage DCV	线圈消耗功率 ( 20 ℃ ) Coil Consumption power( 20 ℃ ) W	允许最高转速 Allowed Max Revolution r/min	重量 Weight kg	供油流量 Oil Flow Rates L/min
2	16	25	0.48	0.28	0.09	24	24	3000	2.9	0.25
5	50	80	0.85	0.30	0.10	24	37	3000	3.9	0.40
10	100	160	1.80	0.32	0.14	24	50	3000	5.9	0.65
16	160	250	2.40	0.36	0.16	24	56	2500	7.8	0.65
25	250	400	3.80	0.40	0.18	24	76	2200	10.7	1.00
40	400	630	6.00	0.60	0.22	24	86	2000	15	1.00
63	630	1000	9.50	0.70	0.26	24	88	1800	22	1.20
100	1000	1600	15.00	0.85	0.31	24	104	1600	33	1.20
160	1600	2500	24.00	1.20	0.43	24	122	1500	51	1.50
250	2500	4000	38.00	1.40	0.50	24	175.5	1200	67	2.00

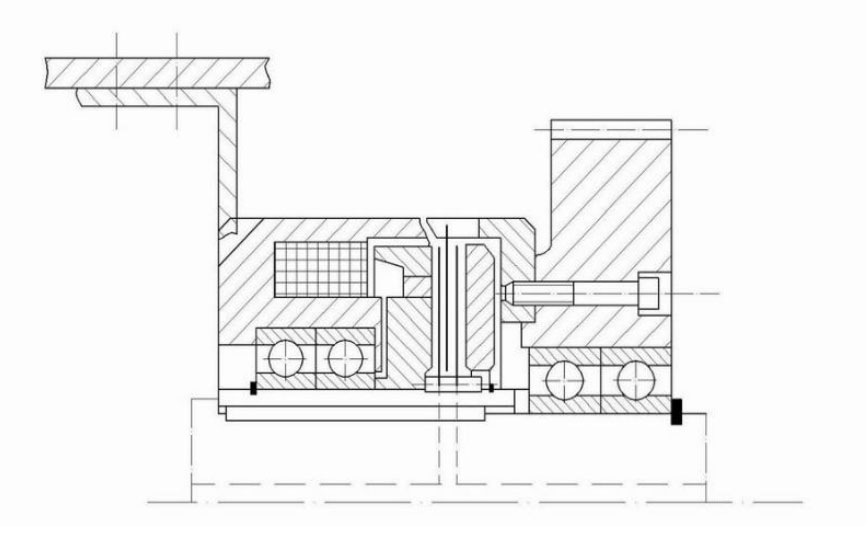

安装示意图

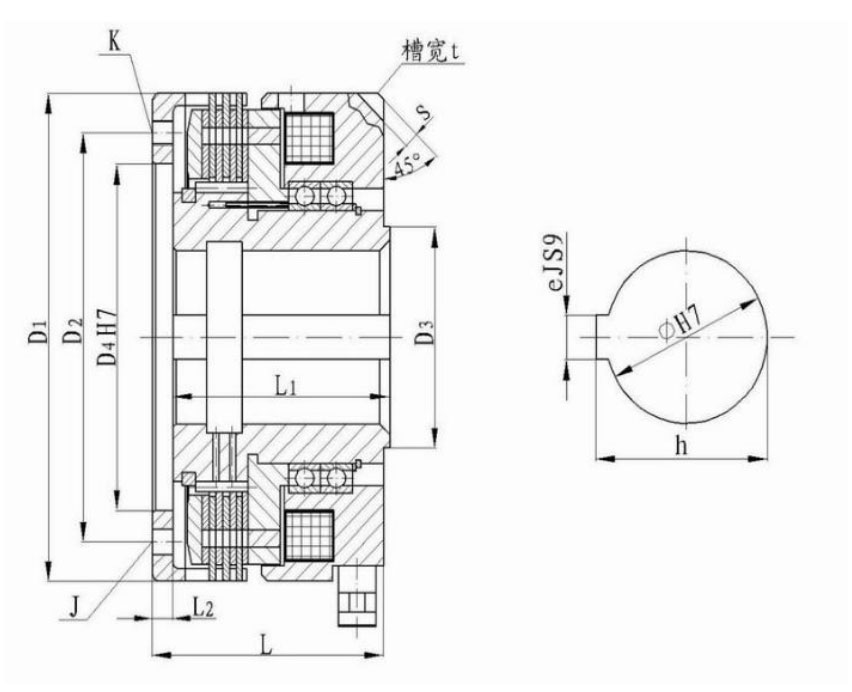

外形与安装尺寸
