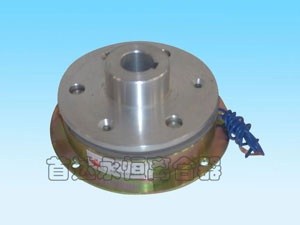

DZD10系列单片电磁制动器只有一对摩擦付,它具有结构简单,安装方便,工作频率高,动作灵敏,无空载力矩,噪声低等特点,广泛应用于印刷,造纸,包装,医疗,建筑,纺织,船舶,办公机械,计算机外围设备,仪表,通讯等机械传动系统中完成离合、换向、变速、制动、定位等功能。 离合器在下列条件下能可靠的工作: 1.周围空气温度为-5℃--+40℃。 2.在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。 3.离合器需在有润滑油的条件下工作。 4.离合器线圈的电压波动不超过+5%和-15%的额定电压。 5.离合器安装地点的海拔不超过2000米。 安装示意图 外形与安装尺寸
规格 Size
D1
D2
D3
D4
D5
D6
D7
L1
L2
L3
L4
M
J
0.4
63
46
34.5
35
37
72
80
22.5
37.5
25.5
12
15
3.5
1
60
41.5
42
44.5
90
100
24.5
28.5
16
20
4.3
2
l00
76
51.5
52
55
112
125
28
53
33
25
5
4
95
61.5
62
65
137
150
31
61
24
30
5.5
8
160
120
79.5
83.5
175
190
73
38
6
200
158
103.5
215
230
41
83
50
7
241
185.5
124
260
280
48.5
98.5
60.5
B
V1
V2
V3
Y
X
K
E
T
t
ф
h
e
δ
1.7
3.1
6.3
26
M4
0.2
4.I
7.5
2.8
2.5
M5
2.2
5.1
10.5
9
6.5
3.8
3
10
6.1
11
49
M6
0.3
2.7
8.1
14
M8
10.2
18.5
45
0.5
3.2
18
M10
